BL Series
-
-
BL Series CNC Fiber Laser Cutting Machine
특징

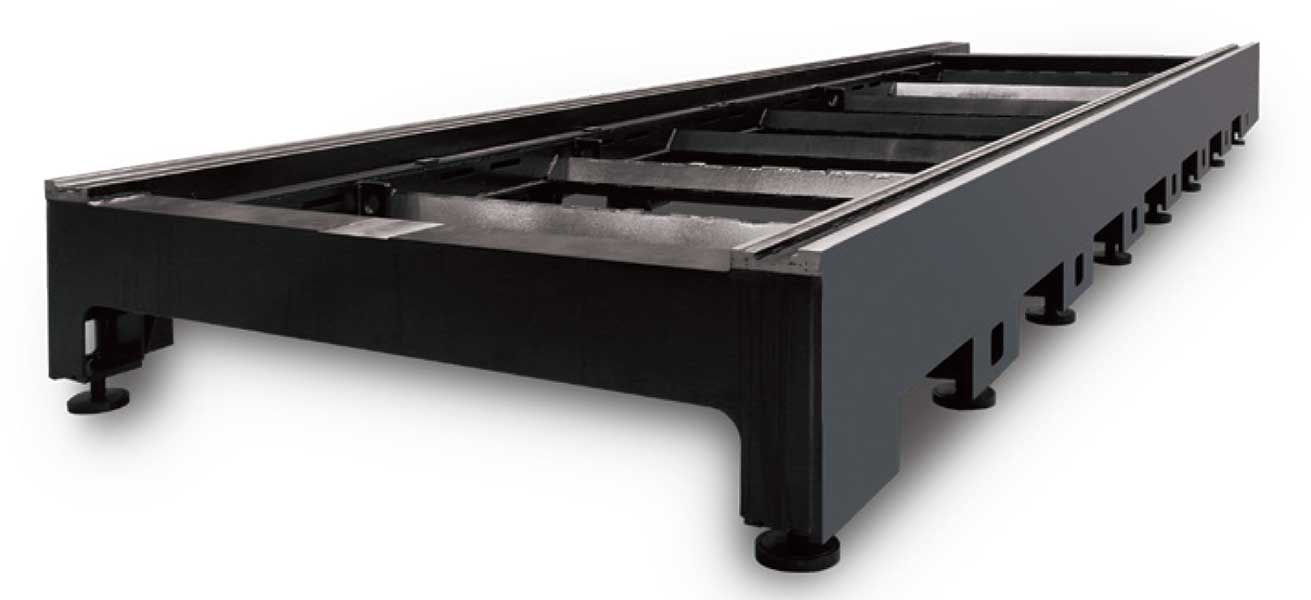

기계의 갠트리 및 이중 구동 구조는 높은 강성과 꾸준한 움직임을 특징으로 합니다. 강철 용접기 프레임 상당한 정확도로 풀림 처리를 합니다. 통합 디자인은 간단한 전망과 편리한 설치를 제공합니다. 광섬유 레이저는 높은 전기 광물 전송 효율을 특징으로 합니다. 빠른 절삭, 유지 보수 비용, 저렴한 비용, 강력한 성능 기능, 높은 안정성 등 고정밀 랙 및 피니언은 높은 위치 고정 정확도를 보장합니다.
기술적인 매개변수
| 설 명 | Unit | BL3015F | BL4015F | BL4020F | BL6020F | BL6025F | BL8020F | BL8025F |
|---|---|---|---|---|---|---|---|---|
| 시트 크기 | mm | 3000×1500 | 4000×1500 | 4000×2000 | 6000×2000 | 6000×2500 | 8000×2000 | 8000×2500 |
| X축 | mm | 3050 | 4050 | 4050 | 6050 | 6050 | 8050 | 8050 |
| Y축 | mm | 1525 | 1525 | 2025 | 2025 | 2025 | 2025 | 2025 |
| Z축 | mm | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| X,Y 위치정확도 | mm/m | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| X, Y 반복위치 정확도 | mm | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| X, Y 속도 | m/min | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| 레이저 파워 | W | 1000 / 1500 / 2000 / 3000 / 40000 / 6000 / 8000 / 10000 / 12000 / 15000 / 20000 / 30000 | ||||||
| 기계치수 | m | 4.8×4.2×1.8 | 5.8×4.2×1.8 | 5.8×4.6×1.8 | 8×4.6×1.8 | 8×5.1×1.8 | 10×4.6×1.8 | 10×5.1×1.8 |
