PL Series
-
-

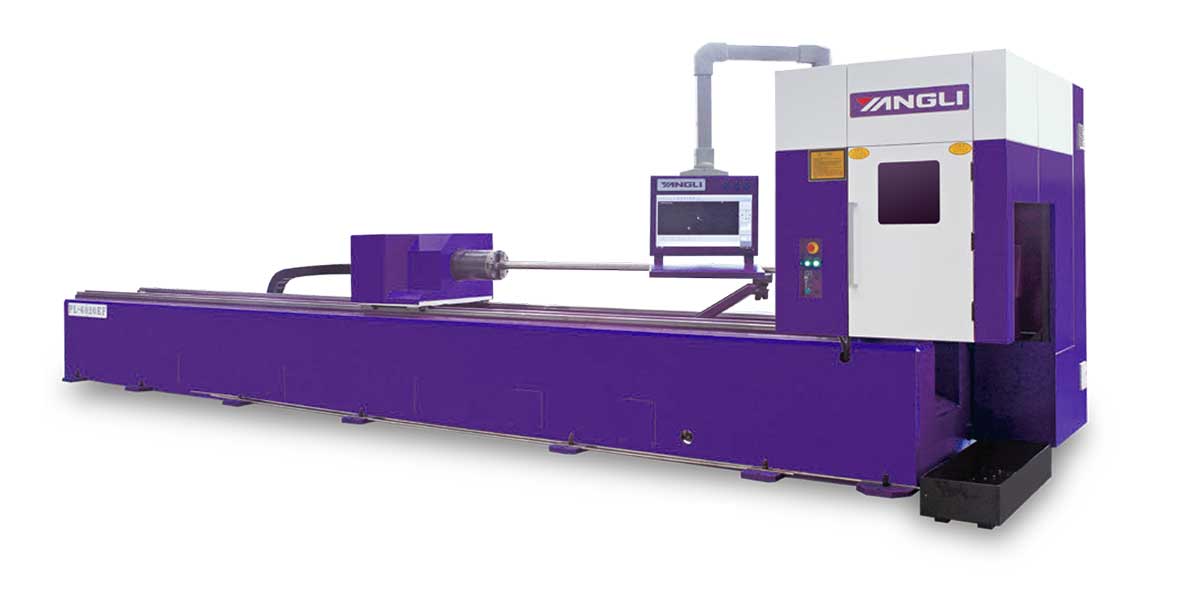

PL Series CNC Pipe Laser Cutting Machine
특징
고효율적이고 경제적인 PL 시리즈 파이프 커터는 공압식 듀얼 모션 척으로, 높은 중심 조정 및 반복 위치 지정 정확도. 정밀 랙과 피니언, 섬유 절삭 기능을 갖추고 있습니다. 높은 파이프 활용도를 위한 헤드, 네스티옹 소프트웨어, 서보 모터, 파이프가 있는 후방 파이프 지지 장치 프로필. 옵션 품목은 프론트 후속 파이프 지지 장치, 프론트 고정 파이프 지지 장치입니다. 자동 파이프 로딩 및 언로딩B 장치 등
Feature
| 설 명 | Unit | PL6020F | PL6020EF |
|---|---|---|---|
| 튜브처리영역 | mm | 6200×∅20~220 | 6200×∅20~220 |
| 언로딩 | mm | 옵션 | 옵션 |
| 언로딩길이 | mm | 0-3000 | - |
| X축 | mm | 6700 | 6700 |
| Y축 | mm | 230 | 230 |
| Z축 | mm | 160 | 160 |
| W축 | Infinite retation | Infinite retation | |
| X,Y 위치정확도 | mm/m | ±0.02 | ±0.02 |
| X, Y 반복위치 정확도 | mm | ±0.05 | ±0.05 |
| 가속 | g | 1.1 | 0.9 |
| X, Y 속도 | m/min | 110 | 85 |
| X축 반복 속도 | r/min | 120 | 100 |
| 튜브로딩 | Auto (Optional) | Manual | |
| 레이저 파워 | W | 500 / 700 / 1000 / 1500 / 2000 / 3000 | |
| 기계치수 | m | 12×4×3 | 8.5×4×3 |
